PINS

1.VDD_Target
2.SW_CLK
3.GND
4.SW_DIO
5.NRST
6.SW_O

Pico

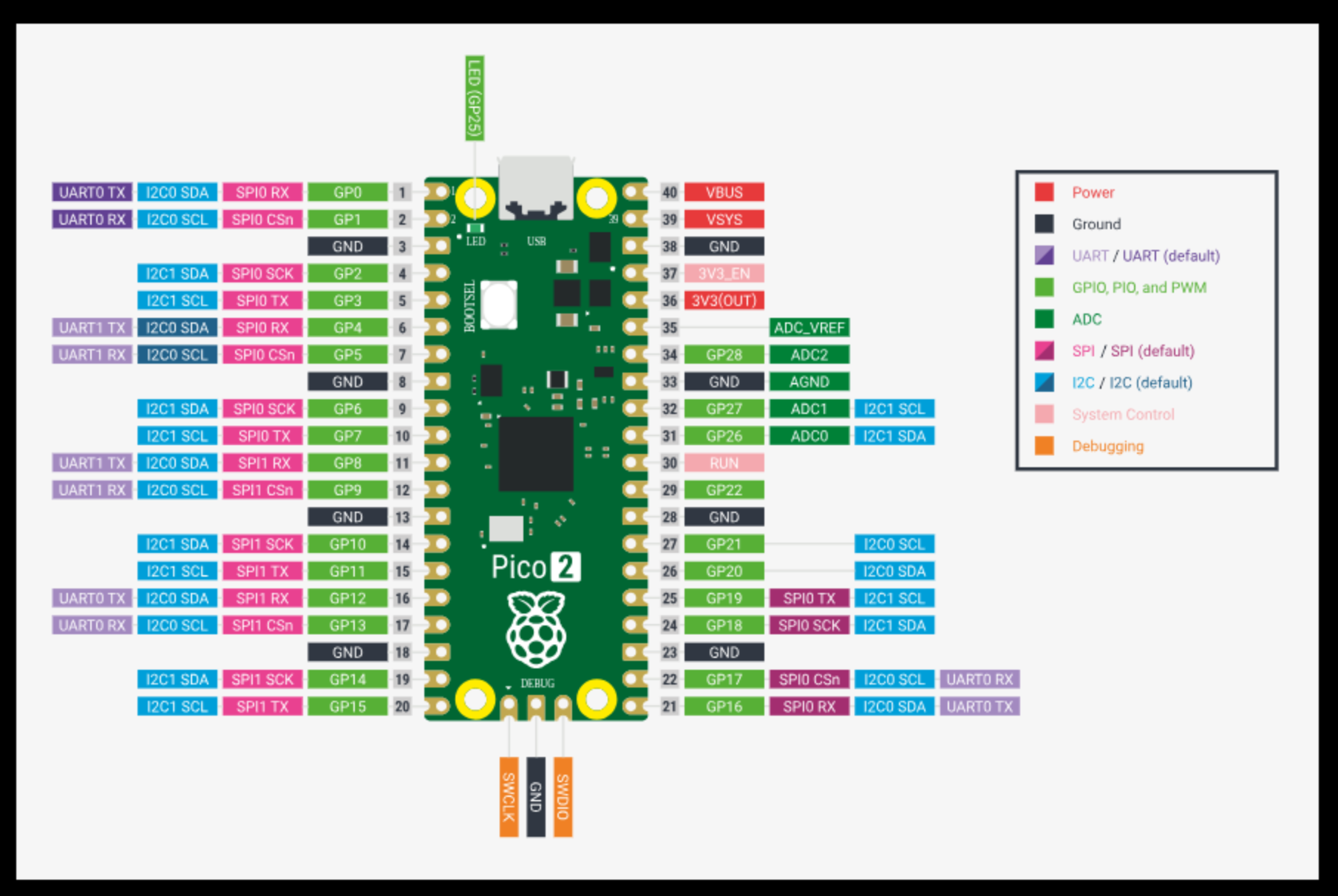

Pico Pinout

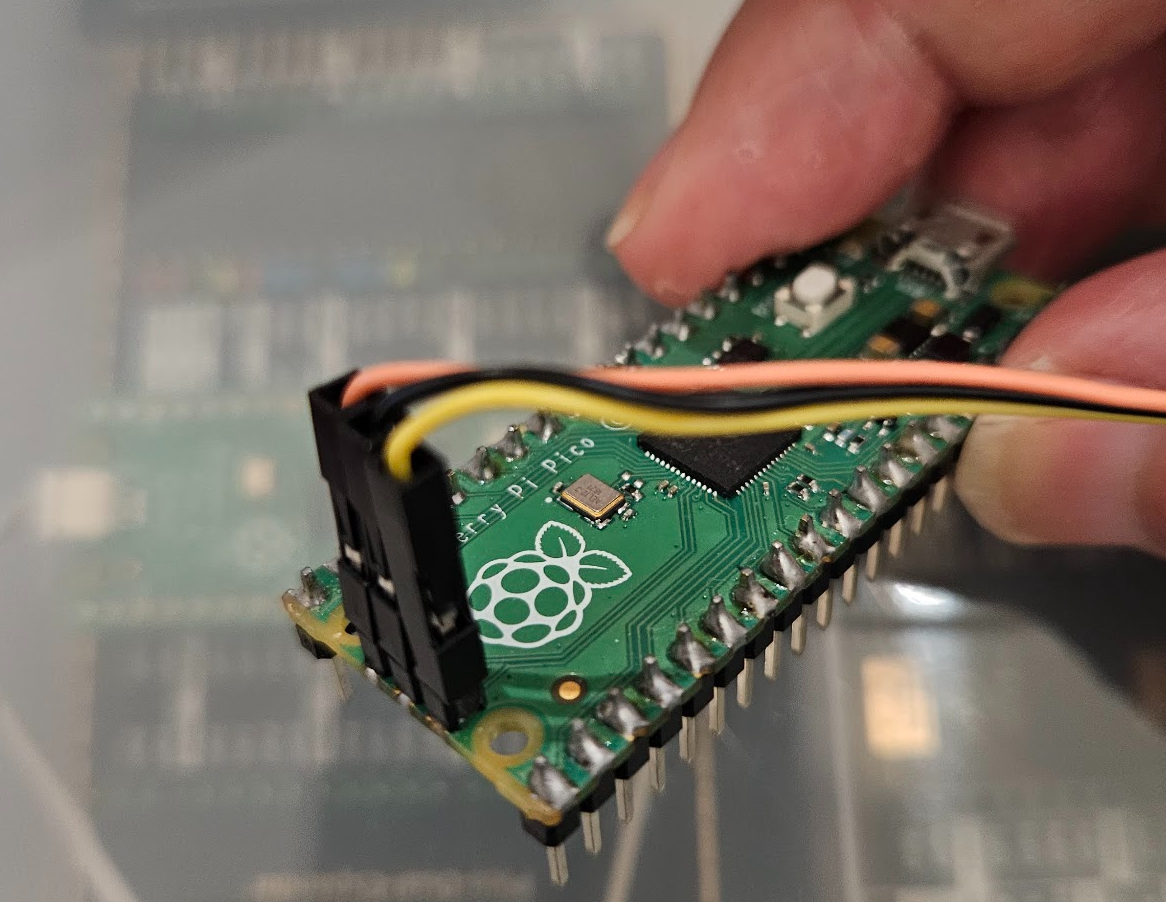

Pico SWD IO Port

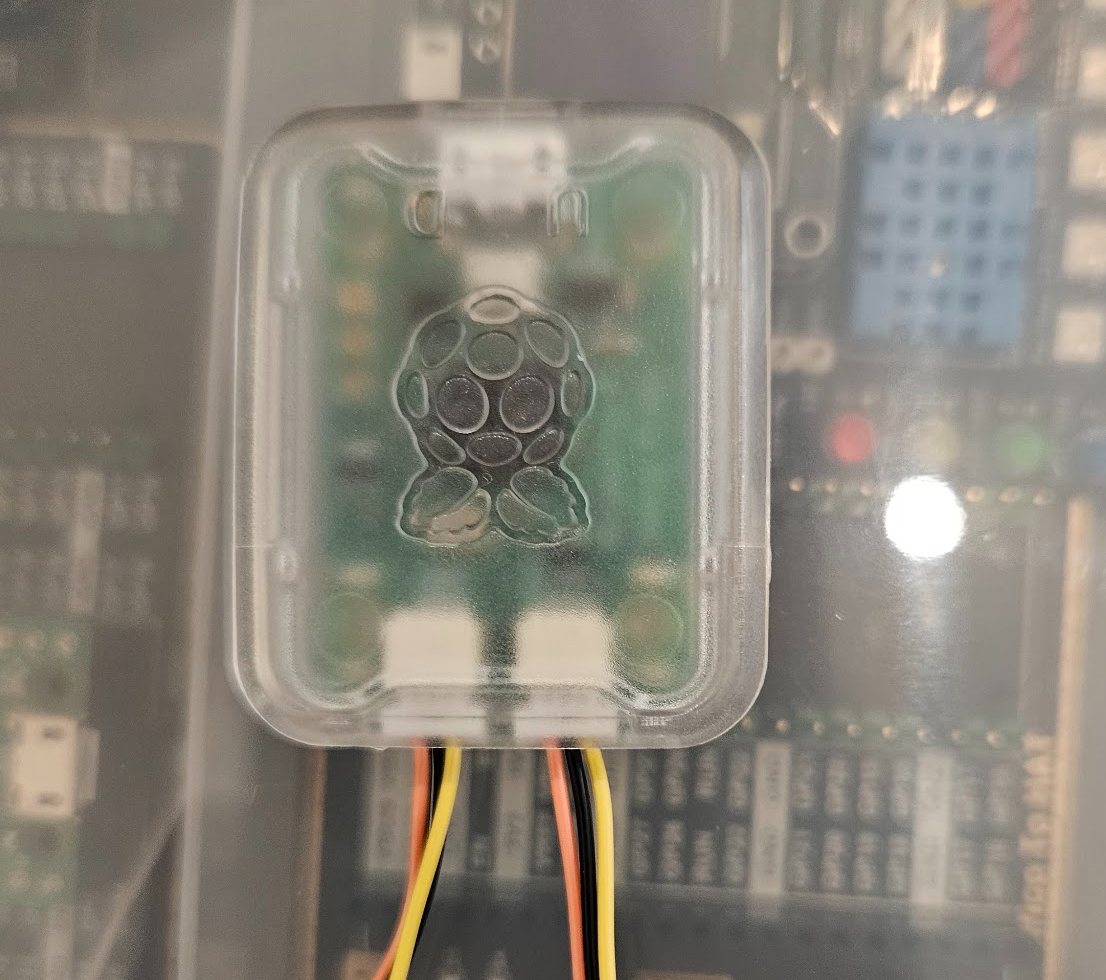

Debug Probe

STM32

PyBoard STM32F405

PyBoard

STM32F405 I2C

I2C Pin Mapping Overview
Each I2C port can be routed to multiple alternative GPIO pin packs to suit your board layout: [1]
I2C1: SCL on PB6 (or PB8), SDA on PB7 (or PB9)
I2C2: SCL on PB10, SDA on PB11
I2C3: SCL on PA8 (or PH7), SDA on PC9 (or PH8) [1, 2]

FT2232

FT245 Fifo

Pin Name Functions I/O
AD0 ~ AD7 D0 ~ D7 IO
AC0 RXF# output
AC1 TXE# output
AC2 RD# input
AC3 WR# input
AC4 SIWR# input
AC5 ClockOut output
AC6 OE# input

FT2232 / FT2232H JTAG Pin Out Mapping Table

When configuring the FT2232 for JTAG debugging (typically using the MPSSE engine), Channel A (ADBUS) is used as the standard interface.

JTAG Signal FT2232 Channel A Pin I/O Direction (FT2232 Side) Description
TCK ADBUS0 Output Test Clock
TDI ADBUS1 Output Test Data In
TDO ADBUS2 Input Test Data Out
TMS ADBUS3 Output Test Mode Select
nTRST ADBUS4 or ACBUS0 Output Optional: Test Reset (Depends on layout configuration)
nSRST ADBUS5 or ACBUS1 Output / Open-Drain Optional: System Reset (Depends on layout configuration)
GND GND - Ground Reference

PyFTID Doc

PyFTDI Doc

SPI and Other Pins

FT2232 IO

FT2232 Code

Python FTDI for SPI.

from pyftdi.ftdi import Ftdi
Ftdi.show_devices()
from pyftdi.spi import SpiController

spi.configure('ftdi://ftdi:2232h:1:7b/1')
slave = spi.get_port(cs=1, freq=10E6, mode=2)
write_buf = b'\x01\x02\x03'
read_buf = slave.exchange(write_buf, duplex=True)

Raspberry Pi

Pi 4 IO

RPI IO

The Raspberry Pi GPIO pinout guide

FPGA

Nexy A7 PMod

PMod

Efinix T20

Efinix:T20

SYZYGY

SYZYGY FPGA IO

SYZYGY Specification

SYZYGY Standard Pod/Port 40 Pin

以下為符合 SYZYGY 規格 的 Standard Pod/Port 標準連接埠 40 針腳位定義與訊號說明。 [1, 2]

腳位配置表 (Pinout Table)

SYZYGY 標準連接埠採用 40 針腳的雙排微間距連接器（母端為 Samtec QSE，公端為 Samtec QTE），中央帶有接地金屬片（GND Spine）。 [2, 3]

腳位 (Pin) 訊號名稱 (Signal Name) 說明 (Description) 腳位 (Pin) 訊號名稱 (Signal Name) 說明 (Description)
1 SCL I2C 時脈（用於 SYZYGY DNA 識別） 2 +5V 5V 固定電源供應（最大 2A）
3 SDA I2C 資料（用於 SYZYGY DNA 識別） 4 R_GA 地理編碼地址電阻腳位
5 S0_D0P 單端 S0 / 差動對 0 正極 6 S1_D1P 單端 S1 / 差動對 1 正極
7 S2_D0N 單端 S2 / 差動對 0 負極 8 S3_D1N 單端 S3 / 差動對 1 負極
9 S4_D2P 單端 S4 / 差動對 2 正極 10 S5_D3P 單端 S5 / 差動對 3 正極
11 S6_D2N 單端 S6 / 差動對 2 負極 12 S7_D3N 單端 S7 / 差動對 3 負極
13 S8_D4P 單端 S8 / 差動對 4 正極 14 S9_D5P 單端 S9 / 差動對 5 正極
15 S10_D4N 單端 S10 / 差動對 4 負極 16 S11_D5N 單端 S11 / 差動對 5 負極
17 S12_D6P 單端 S12 / 差動對 6 正極 18 S13_D7P 單端 S13 / 差動對 7 正極
19 S14_D6N 單端 S14 / 差動對 6 負極 20 S15_D7N 單端 S15 / 差動對 7 負極
21 S16 單端通用 I/O 22 S17 單端通用 I/O
23 S18 單端通用 I/O 24 S19 單端通用 I/O
25 S20 單端通用 I/O 26 S21 單端通用 I/O
27 S22 單端通用 I/O 28 S23 單端通用 I/O
29 S24 單端通用 I/O 30 S25 單端通用 I/O
31 S26 單端通用 I/O 32 S27 單端通用 I/O
33 P2C_CLKP 週邊至載板差動時脈 正極（Pod to Carrier） 34 C2P_CLKP 載板至週邊差動時脈 正極（Carrier to Pod）
35 P2C_CLKN 週邊至載板差動時脈 負極（Pod to Carrier） 36 C2P_CLKN 載板至週邊差動時脈 負極（Carrier to Pod）
37 RSVD 保留腳位（請勿連接） 38 RSVD 保留腳位（請勿連接）
39 VIO 可程式化 SmartVIO 供電軌（1.2V - 3.3V） 40 +3.3V 3.3V 固定電源供應

訊號類別詳細說明## 1. 電源與 SmartVIO 控制

  • +5V & +3.3V：固定電壓供電軌。載板（Carrier）通常先啟動 3.3V，再進行後續辨識。
  • VIO：可變 I/O 電壓軌。由載板的 SmartVIO 系統 控制，在讀取 Pod 的 DNA 資訊後，才會輸出該 Pod 指定的正確電壓（如 1.8V、2.5V 等），以保護 FPGA 暫存器不受電壓過高損害。 [4, 5, 6, 7]

2. 系統管理與辨識 (SYZYGY DNA)

  • SCL & SDA：I2C 匯流排，連接至 Pod 上的微控制器（pMCU）。載板透過此介面讀取儲存在週邊上的 SYZYGY DNA 資料（包含電壓需求、製造商資訊、腳位限制等）。
  • R_GA：地理編碼地址腳位。載板端此腳位接下拉電阻（各連接埠阻值唯一），Pod 端接上拉電阻，pMCU 藉由偵測分壓後的 ADC 數值來判斷自身位於載板的哪一個插槽（I2C 設備位址）。 [8, 9, 10]

3. 高速資料與時脈訊號 (Data & Clocks)

  • S0 到 S15 (Pin 5-20)：具備差動傳輸能力。依照規格，若週邊需要使用差動訊號（例如 LVDS），必須優先佈線於這些對應的 P/N 腳位上，且正極（P）必須位於編號較低的 I/O 腳位（如 S0 配 S2、S1 配 S3）。若無差動需求，亦可直接作為單端獨立資料線使用。 [11]
  • S16 到 S27 (Pin 21-32)：僅支援單端（Single-Ended）通用的數位 I/O 線。 [11, 12]
  • P2C_CLK{P|N} & C2P_CLK{P|N}：專用的硬體差動時脈線。P2C（週邊至載板）主要用於將 Pod 端的採樣時脈或同步時脈送入 FPGA 的專用時脈腳位（Clock-Capable Pins）；C2P（載板至週邊）則是由 FPGA 主控端提供參考時脈給 Pod 設備。 [9, 13]

如需參考電路設計範本或查看硬體實作細節，可至 SYZYGY 官方硬體模板庫 獲取 Altium 或 KiCad 的開源文件。 [3, 14] 請問您目前正在進行 Carrier（載板） 還是 Pod（週邊子板） 的硬體開發？如果需要，我可以為您提供 Transceiver (TXR) 規格 的腳位定義，或是 SmartVIO 的電源啟動順序說明。

[1] https://syzygyfpga.io [2] https://syzygyfpga.io [3] https://syzygyfpga.io [4] https://docs.opalkelly.com [5] https://syzygyfpga.io [6] https://docs.opalkelly.com [7] https://syzygyfpga.io [8] https://docs.opalkelly.com [9] https://syzygyfpga.io [10] https://docs.opalkelly.com [11] https://docs.opalkelly.com [12] https://syzygyfpga.io [13] https://www.studocu.com [14] https://github.com
